Point level meting voor iedere toepassing

Point level meting voor iedere toepassing

Betrouwbare niveaudetectie voor uw complete productieproces

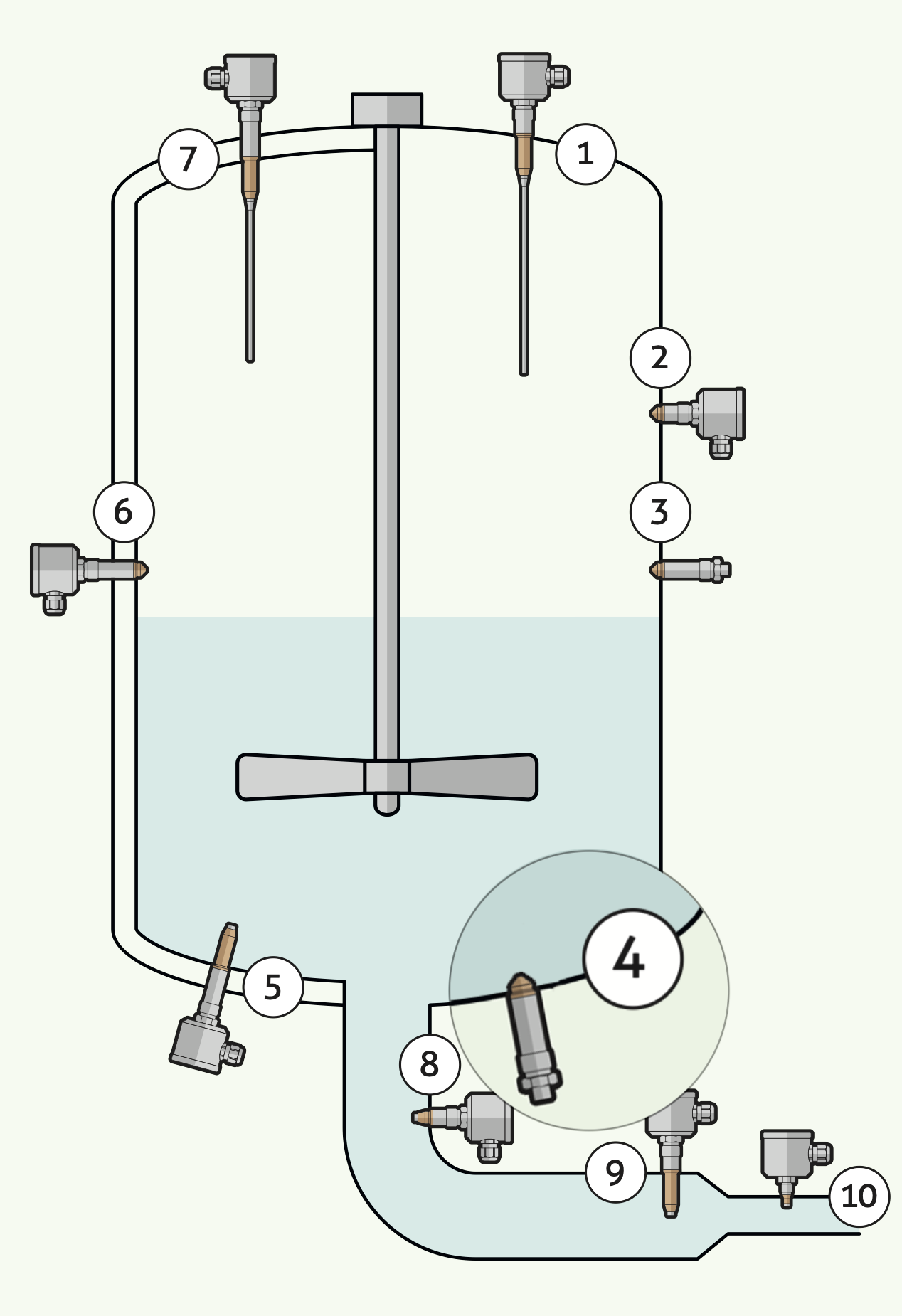

Een point level switch wordt gebruikt in processen waar het nodig is om een specifiek niveau te detecteren. Dit kan zijn om een limiet aan te geven in leidingen of tanks, om een pomp te beschermen tegen drooglopen of om het product in een leiding te monitoren of detecteren. In onderstaande tekening zijn de 10 meest voorkomende toepassingen weergegeven.





Hoge viscositeit

Bij gebruik van low level switches in viskeuze media kan het product dat achterblijft op de sensortip leiden tot ongewenste volmelding. Voor deze toepassingen heeft Anderson-Negele met de NCS point level switches een oplossing. Deze capacitieve limit switches zijn uitermate geschikt voor alle denkbare vloeistoffen met een diëlektrische constante εr (Dk) ≥ 2, waaronder zeer viskeuze vloeistoffen die aan de sensoren blijven kleven.



Meetprincipe

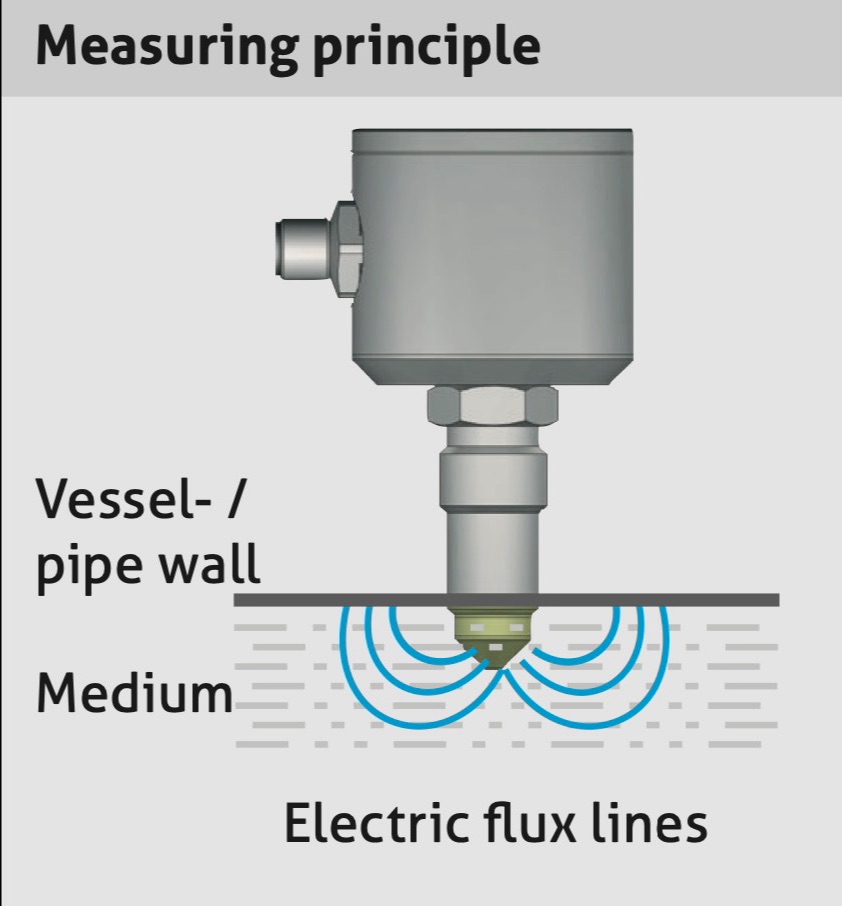

De elektrode van de NCS sensor en het oppervlakte van de tank kunnen gezien worden als condensator, het medium als diëlektrische vloeistof. De capaciteit van een condensator wordt beïnvloed door drie factoren: de afstand en grootte van de elektrodes en het type medium tussen de elektrodes. Bij capacitieve sensoren is alleen het type medium van belang. Omdat het medium een hogere Dk-waarde heeft dan lucht, neemt de capaciteit toe als de sensor bedekt is met het medium. De verandering in capaciteit wordt gemeten en omgezet naar een signaal. Op deze manier is de sensor ongevoelig voor schuim en aanklevingen. In de schematische weergave hieronder is te zien hoe de NCS met behulp van elektrische fluxlijnen constateert of het niveau reeds bereikt is.





In de praktijk

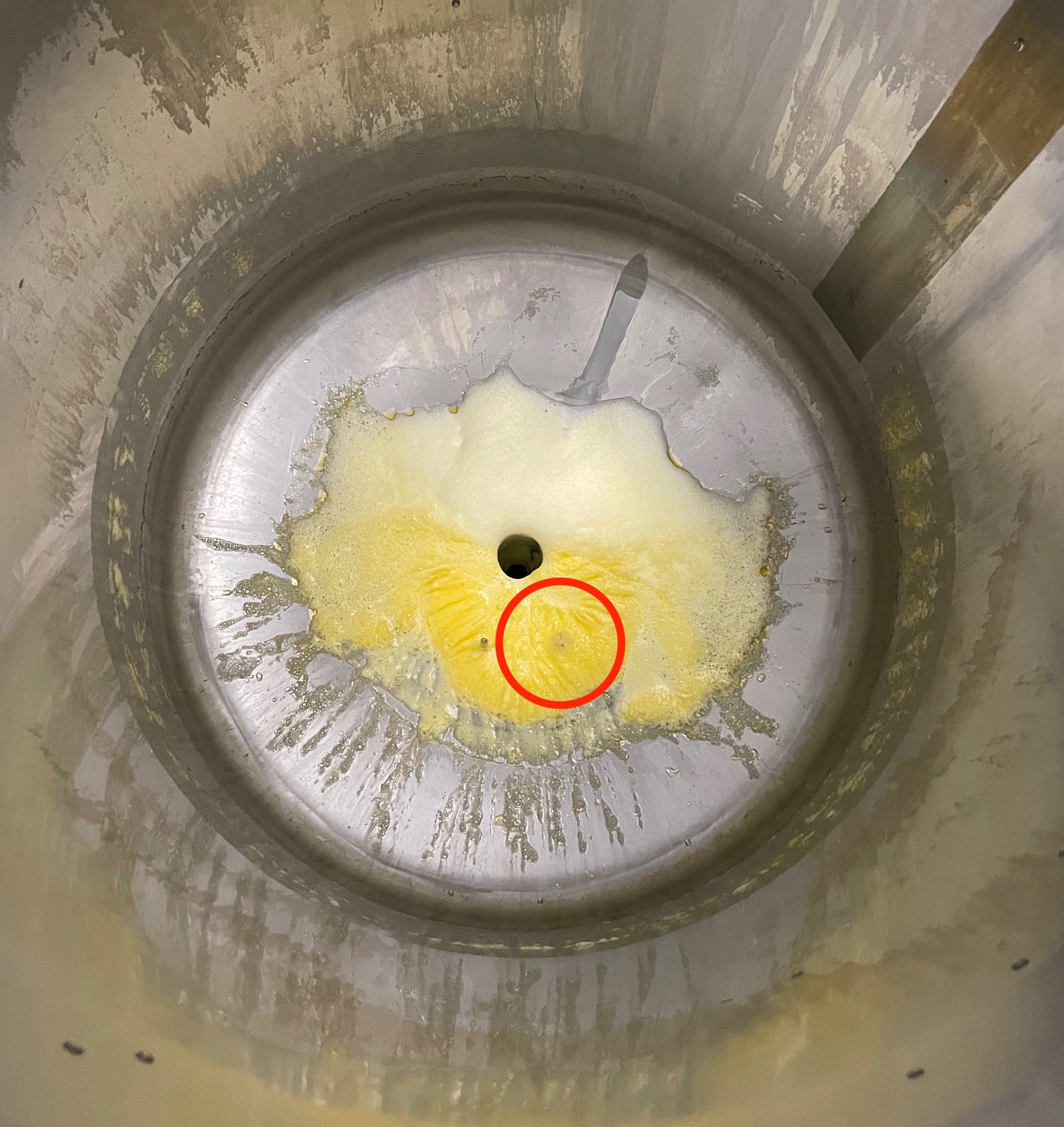

In de foto hieronder is een roomtank te zien. Deze tank is geleegd en op de bodem van deze tank bevindt zich een NCS-M-11 (rood omlijnd, zie ook sensor 4 in de eerder afgebeelde tank) die een signaal geeft als de tank bijna leeg is. Na verloop van tijd ontstaat er bovenop de room een kleverige laag die ongewenste volmelding zou kunnen geven. Met de juiste parameters (het afstellen van de elektrische fluxlijnen) is het gelukt deze NCS de gewenste leegmelding te laten geven, ondanks dat de sensortip bedekt blijft. Voor vergelijkbare toepassingen met media die nog meer aankleving op de sensortip veroorzaken biedt de NCS-L zeker uitkomst. Kortom, Anderson-Negele biedt een betrouwbare point level switch voor iedere toepassing!



Gepubliceerd op: 02 juni | Terug
