Instrumentatie

Instrumentatie voor procesmonitoring in food- en pharma-installaties

In elke procesinstallatie zijn parameters zoals temperatuur, druk en debiet bepalend voor productkwaliteit, procesveiligheid en reinigingseffectiviteit. Zonder betrouwbare meting is procescontrole onmogelijk — en in gereguleerde omgevingen zoals de farmaceutische industrie is meetdata bovendien een vereiste voor validatie, audit-trails en batch-documentatie.

Heleon Group levert hygiënische instrumentatie voor de voedingsmiddelen-, dranken- en farmaceutische industrie. Sensoren die direct in contact komen met het product of de processtroom worden geselecteerd op reinigbaarheid, corrosiebestendigheid en nauwkeurigheid — afgestemd op de eisen van hygiënisch procesontwerp.

Temperatuursensoren — voor nauwkeurige thermische procescontrole

Temperatuur is in vrijwel elke processtap een kritische parameter: bij pasteurisatie, sterilisatie, fermentatie, koeling, CIP-reiniging en SIP-sterilisatie is de juiste temperatuur bepalend voor productintegriteit en microbiologische veiligheid.

Heleon Group levert hygiënische temperatuursensoren in uitvoeringen die direct in de processtroom kunnen worden gemonteerd. Beschikbare sensortypen zijn RTD-sensoren (Pt100 en Pt1000) voor nauwkeurige, stabiele meting en thermocouple-sensoren voor toepassingen met snellere responstijd of hogere temperaturen.

Aansluitvormen — temperatuursensoren zijn leverbaar met hygiënische aansluitingen zoals Tri-Clamp, DIN 11851 en WIKA-aansluitingen, afgestemd op de koppelingsstandaard van de installatie.

Beschermbuizen (thermowells) — voor toepassingen waarbij de sensor beschermd moet worden tegen de processtroom of waarbij vervanging zonder procesonderbreking gewenst is, worden temperatuursensoren uitgevoerd in combinatie met een thermowel. De thermowel absorbeert de procesdruk en -temperatuur; de sensor meet via warmteoverdracht door de wand.

Hygiënisch ontwerp — sensoren voor levensmiddelen- en farmaceutische toepassingen zijn vervaardigd in 316L roestvaststaal, met oppervlakteafwerkingen conform de EHEDG-richtlijnen voor hygiënisch ontwerp. Geen dode ruimtes, geen ophopingspunten.

Druktransmitters en manometers — voor bewaking van procesdruk en CIP-effectiviteit

Druk is een procesvariabele die zowel de integriteit van het leidingsysteem als de effectiviteit van reinigings- en sterilisatieprocessen bepaalt. Een te lage druk tijdens CIP wijst op een lekke verbinding of verstopte leiding; een te hoge druk kan componenten beschadigen of een veiligheidsrisico vormen.

Heleon Group levert zowel analoge manometers voor lokale aflezing als elektronische druktransmitters voor procesintegratie en dataregistratie.

Manometers — mechanische drukmeting via een Bourdon-veer of membraan, met een analoge wijzerplaat. Geschikt voor lokale bewaking zonder voedingsspanning. Leverbaar met glycerinedempingsvulling voor toepassingen met drukschommelingen of trillingen.

Druktransmitters — elektronische drukmeting met een 4–20 mA of digitaal uitgangssignaal voor integratie in PLC- of SCADA-systemen. Geschikt voor continue procesmonitoring, alarmeringen en databeheer. Hygiënische uitvoeringen met Tri-Clamp of DIN-aansluitingen beschikbaar voor directe leidingmontage.

Differentiaaldrukmetingen — voor het bewaken van filterbelasting, niveaumeting in tanks of doorstroomweerstand in leidingen. Een toenemend drukverschil over een filter signaleert vervuiling en is een directe indicator voor het moment van reinigen of vervangen.

Flowsensoren — voor debietmeting en processturing

Debietmeting geeft inzicht in de hoeveelheid product, reinigingsmiddel of water die door een leiding stroomt per tijdseenheid. Dit is relevant voor receptuurbeheer, CIP-validatie, verbruiksregistratie en automatische procesbesturing.

Heleon Group levert flowsensoren in meerdere meettechnologieën, elk met hun eigen toepassingsprofiel:

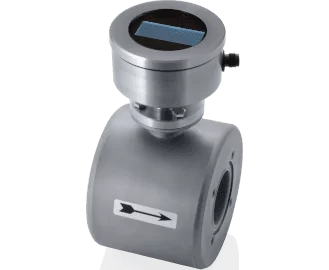

Magnetisch-inductieve flowmeters (MID) — meten het debiet van geleidende vloeistoffen op basis van het Faraday-principe. Geen bewegende delen, lage drukval en uitstekend geschikt voor waterige producten, reinigingsmiddelen en geleidende levensmiddelen. De voorkeurskeuze voor CIP-monitoring en producttransport.

Massaflowmeters (Coriolis) — meten zowel massadebiet als dichtheid op basis van het Coriolis-principe. Nauwkeurig, onafhankelijk van vloeistofeigenschappen en geschikt voor viskeuze of niet-geleidende media. Toepasbaar in de farmaceutische industrie voor nauwkeurige dosering en batchregistratie.

Volumetrische flowmeters — voor minder kritische toepassingen waarbij een eenvoudige en kostenefficiënte debietmeting volstaat.

Instrumentatie-adapters en fittingen — correcte en hygiënische sensormontage

Een sensor is zo nauwkeurig als zijn montage. Een sensoraansluiting met een dode ruimte, een verkeerde oriëntatie of een niet-hygiënische fitting ondermijnt zowel de meetkwaliteit als de reinigbaarheid van de installatie.

Heleon Group levert adapters en fittingen voor de correcte integratie van sensoren in het hygiënische leidingsysteem:

Sensor-adapters — overgangsstukken tussen de sensoraansluiting en de koppelingsstandaard van de leiding. Beschikbaar voor Tri-Clamp, DIN 11851, BSP en andere aansluitingen.

Insteekfittingen — geïntegreerde fittingen voor het inbrengen van een sensor in de processtroom, met een hygiënische afdichting en minimale dode ruimte.

Verloopstukken en reductiefittingen — voor het aanpassen van sensoraansluitingen aan bestaand leidingwerk of afwijkende procesaansluitingen.

Leverancier: Anderson-Negele

Het instrumentatieprogramma van Heleon Group is primair gebaseerd op producten van Anderson-Negele, een specialist in hygiënische sensoren en meetsystemen voor de voedingsmiddelen-, dranken- en farmaceutische industrie. Anderson-Negele ontwikkelt sensoren specifiek voor hygiënische procesomgevingen — met een focus op reinigbaarheid, EHEDG-conformiteit en directe procesintegratie.

Sensoren van Anderson-Negele zijn beschikbaar met IO-Link, 4–20 mA en andere uitgangssignalen voor naadloze integratie in bestaande procesautomatisering.
